海底光电缆作为海上风电场电能和通信信息输送通道，其安全可靠运行对海上风电场系统的安全运行至关重要。海缆工作的环境极其复杂并存在不可预见性的特点，海缆敷设的工程质量起关键作用；确保海缆的安全运行和便于后期维护，需要对海缆路由、埋深等信息进行精确测量和备案。船只抛锚等人为海上活动，对海缆的损坏风险性大；一旦出现故障，其探测和修复需要将耗费大量的人力、财力和时间；海缆维修工程中，快速定位海缆故障位置是维修工作中关键的一环。

      北京阿珂法电能检测中心有限公司，采用先进的基于交变磁场探测技术，实现对海底光电缆敷设路由、埋深等信息的精确测量；基于分布式光纤传感技术，对敷设后的海底光电缆进行光学损耗，环境温度和应变等关键信息进行测量。

可提供如下服务：

◆海底光电缆敷设质量评估

◆海底光电缆故障点快速定位

海底光缆综合检测包括：

测试原理

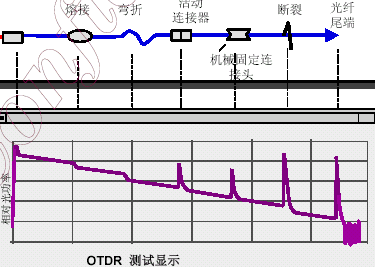

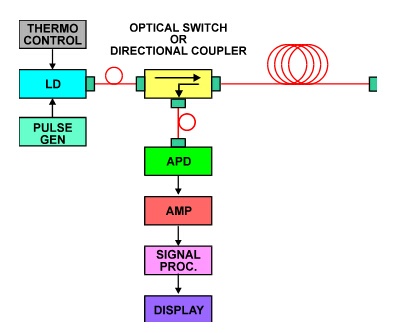

1、光纤损耗（衰减），采用光时域散射仪（OTDR）。

通过发射光脉冲到光纤内，然后在OTDR端口接收返回的信息来进行。当光脉冲在光纤内传输时，会由于光纤本身的性质、连接器、接合点、弯曲或其它类似的事件而产生散射、反射。其中一部分的散射和反射就会返回到OTDR中。返回的有用信息由OTDR的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。

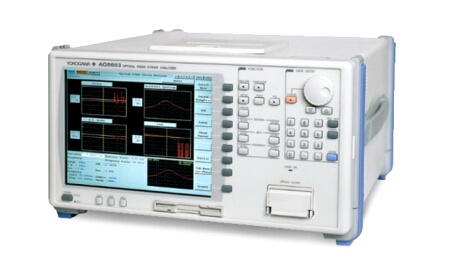

光应力分析仪（BOTDR）技术是近十年来才发展起来的分布式光纤应变温度传感技术，通过监测光纤中布里渊频移的变化，就可以获得应变和温度在光纤中的分布状况，而背向散射光与入射光之间的时间延迟则提供了测量点的位置信息。

主要功能：测量光纤沿线各处的应变，测试范围50km（典型值），空间分辨率2-3m（典型值）

海底电缆海上段故障定位

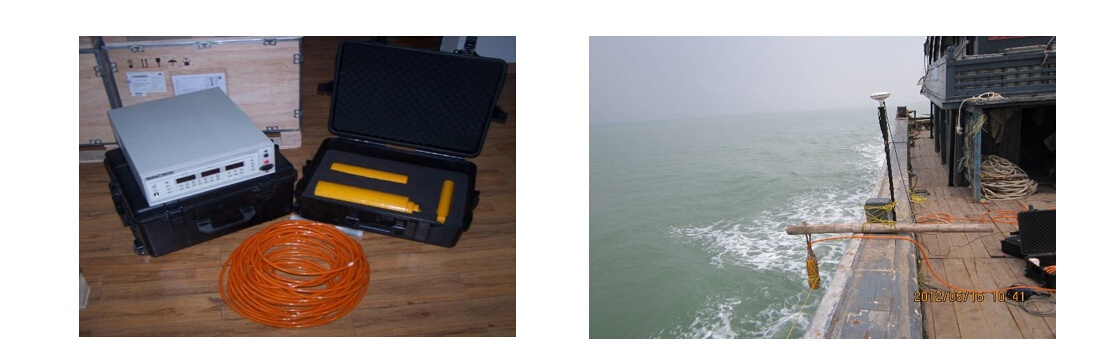

海缆探测系统是在我公司多年以来从事海缆探测的基础上研发的具有国际领先地位的海缆现场探测系统，该系统具有小成本，使用简便，探测效果精确等特点，尤其适用于海缆现场作业。

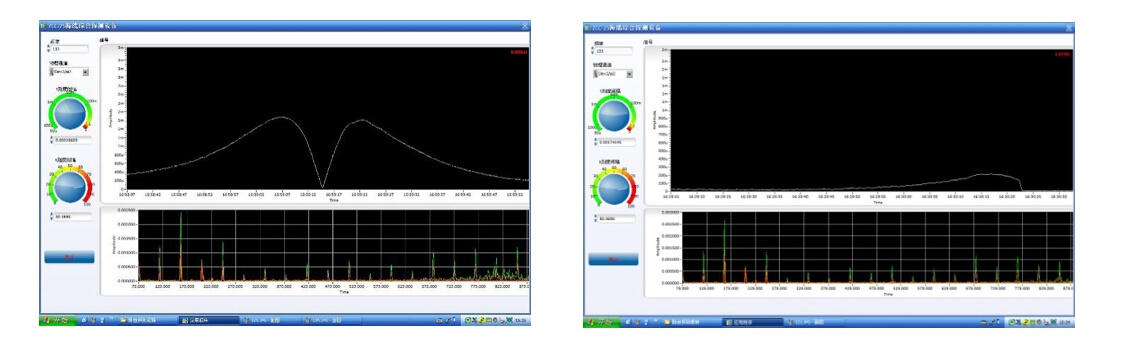

                          海缆系统探测截图（正常海缆）                                                                    海缆系统探测截图（海缆故障点）

利用分布式振动传感技术（DAS）通过监测光纤沿线环境中振动信息的变化，就可以获得故障点和扰动点的相对位置，提供了精确的故障点位置信息。
